户外广告灯箱一般由构架及面罩、打印载体、辅助光装置三部分组成。传统的户外广告灯箱多选用荧光管作为光源，可是，荧光灯在安装保护和运用寿命方面存在必定的缺点．发光二极管（LED）光源具有运用寿命长、光效高、耗能低、安装保护简单方便等特点，是荧光管照明的抱负替代品．双面广告灯箱被广泛地运用于公车站、商场橱窗等场合，市面上常用的双面广告灯箱有两种解决方案．第一种是选用特殊的LED透镜封装，实现LED光源的光强呈现大角度非均匀分布．现在，欧司朗、飞利浦等公司都拥有相应的商品，其缺点在于透镜生产成本较高．此外，对于大面积的广告灯箱，中部简单呈现暗区．第二种解决方案是选用双出射导光板为广告灯箱的主要构件．现在，广告灯箱常用的双出射导光板有两种：一种是运用两块分立导光板，网点背靠背堆叠在一起，同时为广告灯箱的两个出光面供给光源，这种广告灯箱商品的质量、功耗、成本都大大添加；另一种是根据米散射理论的体散射导光板，运用一块导光板即可实现双面出光，其缺点在于光能利用率低，大尺度体散射导光板中部简单呈现暗区，均匀性受限．这篇文章提出一种根据配光曲线的LED广告灯箱反射面矢量规划办法．
设计方案

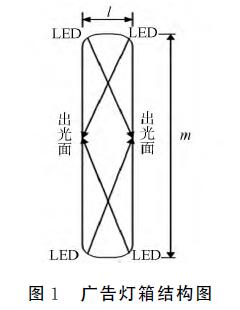

设计一款反射罩，以实现广告灯箱单边出光均匀，再将LED光源和反光罩沿着广告灯箱的中切面对称放置，使左侧LED光源照明广告灯箱右侧为出光面，而右侧LED光源照明广告灯箱左侧为出光面，实现广告灯箱双面出光．LED双面出光广告灯箱的结构示意图，如图１所示．
与广告灯箱尺寸相比，LED光源极小，受到使用场地的限制，要求LED光源在近距离的条件下为大尺寸的广告灯箱表面提供照明．通过二次光学设计，实现单个LED光源光强呈现非对称、大角度分布．将数组成对的烟台发光字LED光源安放在广告灯箱的上下两端，经过照明的叠加实现均匀照明．目前，常用的LED二次光学设计方法包括网格法和剪裁法。通过分析广告灯箱表面的照度要求，与在没有反射面的情况下LED光源在广告灯箱表面的照度进行对比，建立配光曲线．使用剪裁法，通过自由曲面反射面处的入射光矢量和反射光矢量确定曲面的斜率，经过光照度的补偿叠加，实现均匀照明．
